螺桿式壓縮機的結構以及工作原理詳細圖解

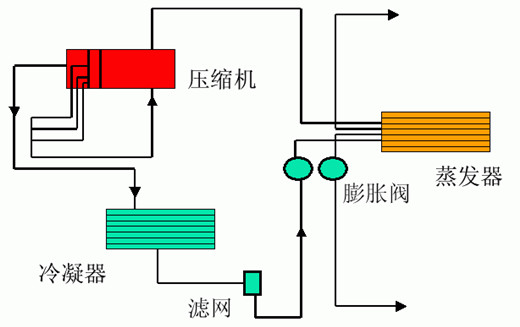

螺桿冷水機組主要由螺桿壓縮機、冷凝器、蒸發器、膨脹閥及電控系統組成。水冷單螺桿冷水機組制冷原圖如下：

雙螺桿制冷壓縮機
　　雙螺桿制冷壓縮機是一種能量可調式噴油壓縮機。它的吸氣、壓縮、排氣三個連續過程是靠機體內的一對相互嚙合的陰陽轉子旋轉時產生周期性的容積變化來實現。一般陽轉子為主動轉子，陰轉子為從動轉子。
　　主要部件：雙轉子、機體、主軸承、軸封、平衡活塞及能量調節裝置。
　　容量：15～100%無級調節或二、三段式調節，采取油壓活塞增減載方式。
　　常規采用：徑向和軸向均為滾動軸承；開啟式設有油分離器、儲油箱和油泵；封閉式為差壓供油進行潤滑、噴油、冷卻和驅動滑閥容量調節之活塞移動。
　　壓縮原理：

如圖從左至右依次為：吸氣過程、壓縮過程、開始排氣、排氣過程
　　吸氣過程：氣體經吸氣口分別進入陰陽轉子的齒間容積。
　　壓縮過程：轉子旋轉時，陰陽轉子齒間容積連通（V型空間），由于齒的互相嚙合，容積逐步縮小，氣體得到壓縮。
　　排氣過程：壓縮氣體移到排氣口，完成一個工作循環。
　　單螺桿制冷壓縮機
　　利用一個主動轉子和兩個星輪的嚙合產生壓縮。它的吸氣、壓縮、排氣三個連續過程是靠轉子、星輪旋轉時產生周期性的容積變化來實現的。轉子齒數為六，星輪為十一齒。主要部件為一個轉子、兩個星輪、機體、主軸承、能量調節裝置。容量可以從10%-100%無級調節及三或四段式調節。

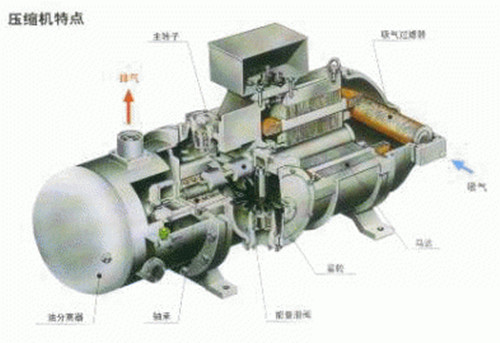

　　單螺桿結構圖：

吸氣過程：氣體通過吸氣口進入轉子齒槽。隨著轉子的旋轉，星輪依次進入與轉子齒槽嚙合的狀態，氣體進入壓縮腔（轉子齒槽曲面、機殼內腔和星輪齒面所形成的密閉空間）。
　　壓縮過程：隨著轉子旋轉，壓縮腔容積不斷減小，氣體隨壓縮直至壓縮腔前沿轉至排氣口。
　　排氣過程：壓縮腔前沿轉至排氣口后開始排氣，便完成一個工作循環。由于星輪對稱布置，循環在每旋轉一周時便發生兩次壓縮，排氣量相應是上述一周循環排氣量的兩倍。
